平键根据用途不同,平键可分为普通平键、薄型平键、导向平键三种。其中普通平键、薄型平键用于静联接,导向平键用于动联接。
  1、普通平键的参数汇总:

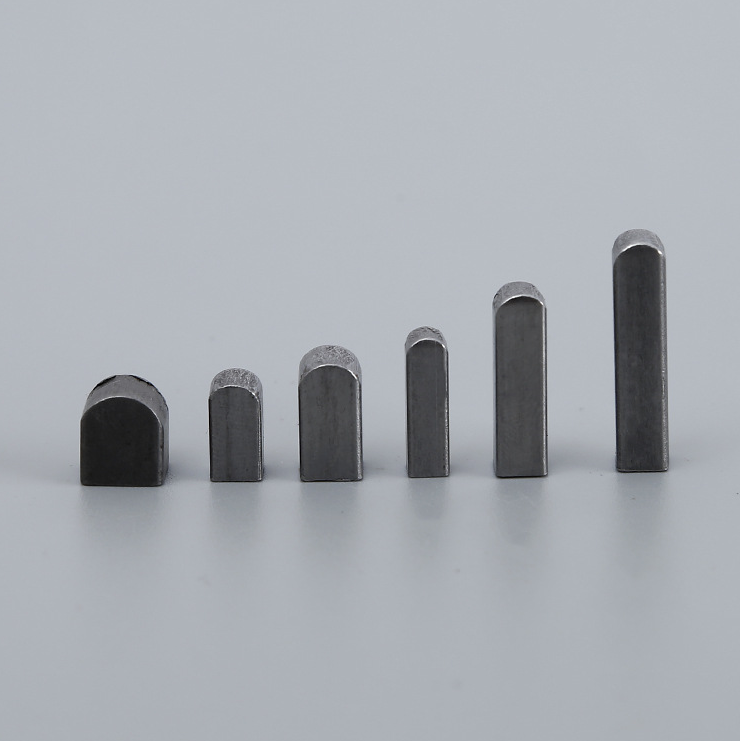

  普通平键的执行标准:GB/1096 — 2003 , 普通薄型平键的执行标准:GB/1567 — 2003 ,普通平键分为A 型、B 型、C 型三种形式,A 型键是两端为圆头,B 型键是两端为方头,C 型键是一端为圆头,一端为方头。
  2、普通平键的材料:
  普通平键的材料采用抗拉强度不低于590Mpa 的键用钢,通常为45#钢。
  3、普通平键的长度尺寸要求:
  普通平键的长度尺寸要求为:不宜超过( 1.6 ~ 1.8 )d 。
  4、键与键槽的设计尺寸参数汇总如下:
  轴 径
  键 的 公 称 尺 寸 键 槽 尺 寸 B(h9) h(h11) L(h14) 轴 槽 深 度 毂 槽 深 度
  b (键宽) 公称尺寸 偏 差 公称尺寸 偏 差 6 ~ 8 2 2 6 ~ 20 1.2
  +0.1 0 1 +0.1 0
  公称尺寸同键,公差尺寸见公差表
  >6 ~ 8 3 3 6 ~ 36 1.8 1.4 >10 ~ 12 4 4 8 ~ 45 2.5 1.8 >12 ~ 17 5 5 14 ~ 56 3.0 2.3 >17 ~ 22 6 6 14 ~ 70 3.5 2.8 >22 ~ 30 8 7 18 ~ 90 4.0 +0.2 0
  3.3 +0.2 0
  >30 ~ 38 10 8 22 ~ 110 5.0 3.3 >38 ~ 44 12 8 28 ~ 140 5.0 3.3 >44 ~ 50 14 9 36 ~ 160 5.5 3.8 >50 ~ 58 16 10 45 ~ 180 6.0 4.3 >58 ~ 65 18 11 50 ~ 200 7.0 4.4 >65 ~ 75 20 12 56 ~ 220 7.5 4.9 >75 ~ 85 22 14 63 ~ 250 9.0 5.4 >85 ~ 95 25 14 70 ~ 280 9.0 5.4 >95 ~ 110 28 16 80 ~ 320 10.0 6.4 >110~130 32 18 90 ~ 360 11 7.4 >130~150 36 20 100 ~ 400 12 +0.3 0 8.4 +0.3 0
  >150~170 40 22 100 ~ 400 13 9.4 >170~200 45 25 110 ~ 450 15 10.4 >200~230 50 28 125 ~ 500 17 11.4 >230~260 56 32 140 ~ 500 20 12.4
